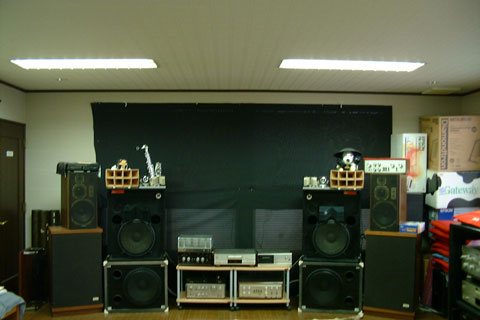

現在使用中のスピーカーたち紹介

これは古い物ばかりで、すんません。下記のスピーカーたちはすべて
私の趣味で集めた物です。欲しい人には相談に乗っています。
ご訪問いただければすべて、お聞きいただけますＣＤ持参ください。

アクロバットリーダーのダウンロード

2005/03
JBL-4320

4320

JBL４３３１の前の型になります
ネットワーク ドライバー ホーン レンズ ウーハー EC箱 Ｆｏｓｔｅｘ
3110 2420 2307 2308 2215B 4502 FT96H

サイズＨ７８ＸＷ６１ＸＤ５０
２本セットで当時１００万位だったとか

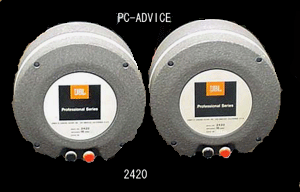

【２４２０】
1インチ・ドライバー
スロット径 ２．５ｃｍ
インピーダンス １６Ω
許容入力 ３０Ｗ
音圧レベル １１８ｄＢ
周波数帯域 ８００～２０ｋＨｚ
クロスオーバー ５００Ｈｚ以上
磁束密度 １９，０００（Ｇａｕｓｓ）
直径 １４．６ｃｍ奥行：９．８ｃｍ
重量 ５ｋｇ

JBL2215B

JBL2215B 15インチ/38㎝ウーハー
仕様口径 15インチ（38cm）
磁束密度(L) 11,000ガウス
ボイスコイル 4インチ（10.2cm）
銅 エンクロージャー 容積 170～225リットル
インピーダンス 16Ω
推奨クロスオーバー周波数 800Hz
許容入力 150W（rms）
磁気回路重量 9.2kg（アルニコＶマグネット）
出力音圧レベル 94dB
重量 10.7kg
周波数特性 35Hz～1.2kHz
奥行 奥行 14.9cm fo 3.7 Qo 0.22

ホーン・レンズ
【２３０７】【２３０8】

指向性 ８０°×４５°
クロスオーバー １，２００Ｈｚ
音圧レベル １０８ｄＢ
スロット径 ２．５ｃｍ
直径 １５．６ｃｍ
長さ ２１．６ｃｍ
重量 １．１ｋｇ

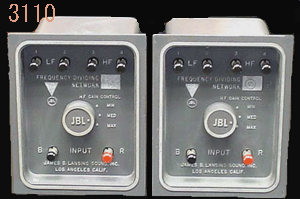

ネットワーク
3110


追加・ツィーター
【FT96H】

インピーダンス ８Ω
再生帯域 ４ｋＨｚ～３３ｋＨｚ
出力音圧レベル １００ｄＢ／Ｗ（１ｍ）
最大入力レベル ５０Ｗ
カットオフ周波数 ３．９ｋＨｚ
推薦クロスオーバー周波数 ８ｋＨｚ以上
マグネット重量 ３４ｇ（アルニコ）重量／６００ｇ
バッフル開口寸法 Φ６１ｍｍ

JBLはWEのOEMをしていた
ＰＩＯＮＥＥＲ
ＣＳ－８８０
位相反転式フロア型


位相反転式フロア型

低音 ３８㎝コーン型
中低音 ２０㎝コーン型
中高音 セクトラルホーン型
最大入力100W ８Ω-30-21.000Hz/94dB/W(1m)
クロスオーバー 450Hz-1.400Hz

ＹＡＭＡＨＡ
NS-1000M-GOLD写真＊違
NS-1000M-GOLD限定


NS-1000M-GOLD限定
有名なモニターＳＰです。一度聞いたらなかなか放せないらしいです
人の声が得意／現在でも現役のバリバリ物です。

3way　密閉 ベリリウムドームトゥイーター＆スコーカー
3way　密閉モニター 8Ω
出力音圧レベル 90db


ＹＳＴ-ＳＷ１０００

スーパーウーファシステム

YST方式 6オーム
低音 30cm
アンプ内蔵 (120W)
クロスオーバー 16～160Hz

ＳＯＮＹ－Ｇ７改

ＳＯＮＹ－Ｇ７改
ツィーター／スコーカー交換しています。
これで、とても良い音に変わりました。
パネルを作成して上の二つを取り付けています。

3スピーカー バスレフ　ウーファー38cmコーン型
スコーカー 10cmバランスドライブ型 変更
トゥイーター 3.5cmバランスドライブ型　変更
再生周波数帯域 28～22,000Hz 94dB/W/m
クロスオーバー周波数 550Hz-4.5kHz
レベルコントロール 中域、高域・各連続可変
インピーダンス 8オーム定格最大入力 120W
重量 52.0kg

３８ｃｍウーハーはかるがると鳴りますね。

コーラルＤＸ５

知る人は古い人か？超マニアですね。リンク先はＤＸ7


3way ドーム型スコーカー+トゥイーター
インピーダンス 8オーム バスレフ
サイズ W31.5xD29xH58.5
インピーダンス 150ｗ、6Ω
CORAL コーラル　DX-5 3WAY 定格入力150W 瞬間最大入力300W
幅：　310　高さ：　585　奥行：　290（mm）　重量17ｋｇ
26cmカーボングラファイト製ウーファ
7cm 超硬質軽合金製ハードドームスコーカー
2cm 超硬質軽合金製ハードドームトゥイーター

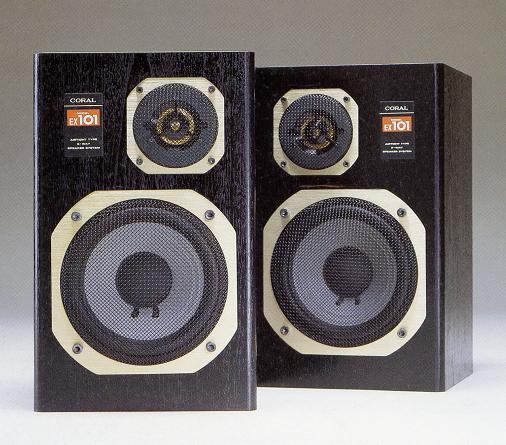

CORAL　EX-101

方式 2ウェイ・2スピーカー・密閉方式・ブックシェルフ型
使用ユニット 低域用：17cmコーン型
高域用：3.6cmドーム型
再生周波数帯域 45Hz～30000Hz
インピーダンス 6Ω
プログラムソース入力 50W
瞬間最大入力 100W
クロスオーバー周波数 3000Hz
出力音圧レベル 90dB/W・m
外形寸法 幅210×高さ340×奥行195mm
重量 6.2kg
備考 別売：壁掛け用金具 P-300（2個1組、\350）


サブ用

オリジナル・マルチ再生用スピーカー


私は見るのも楽しいのですが？？？
Ｆｏｓｔｅｘマルチ駆動
チンチン・シャンシャンの音はお任せあれ
高音はとても綺麗です。

ハイ・レンジ再生

FOSTEX FT66H

リングダイアフラムホーン型ツィター
インピーダンス：８Ω
再生周波数：２.５ｋＨｚ～２２ｋＨｚ
出力音圧レベル：１０５ｄＢ
入力：７０ｗ
クロスオーバー：３.５ｋＨｚ以上
マグネット重量：１００ｇアルニコ
重量：１１５０ｇ
クリスキット　マルチセルラーホーン

優しさの中に存在感有り

ミドルレンジ再生

上写真＊ラッパに取付ドライバーＦｏｓｔｅｘ-D221
大きくて丈夫そうです。ラッパが生き生きしています。

ミドルレンジ再生ドライバー

ＦＯＳＴＥＸ-D221
インピーダンス 8Ω
再生周波数帯域 250～10K
出力音圧レベル 106ｄB/w(1m)
MUSIC POWER 50w
推奨クロスオーバー周波数 500Hz以上
マグネット重量 3.3Kg
マグネット径 １４ｃｍ
厚さ ６ｃｍ
スロート径 25.4ｍｍ

ローレンジ再生ウーハー

完全自作Ｗｏｏｆｅｒ／３８フルレンジ
グズグズしないハッキリした音で余裕の低音ですかね。
